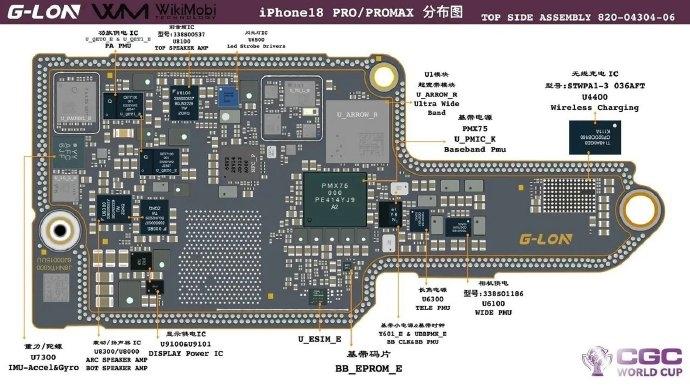

六月下旬,苹果在印度的核心供应商塔塔电子遭到网络攻击,iPhone 18 Pro系列主板设计图随之流出。

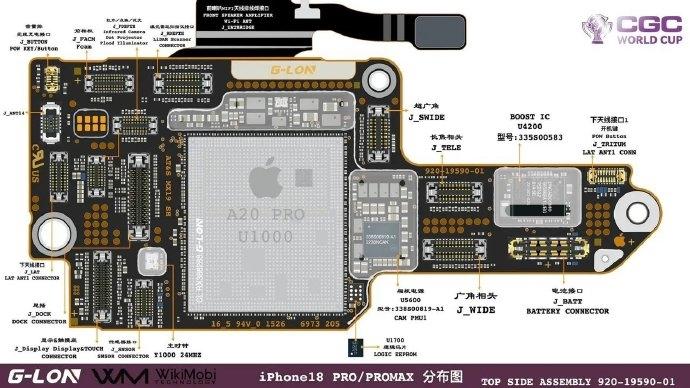

该图揭示苹果已彻底放弃沿用多年的双层主板夹心SoC方案,转而采用L型异形主板,将A20 Pro芯片外置于主板表层,使其与散热石墨、VC均热板直接接触,省去热量穿透多层PCB的过程,整体热阻显著下降,高负载温控表现将得到实质改善。


与此同时,NAND闪存被移入两层主板的中间夹层,机身外部无法直接触及,后续若需扩容,必须将主板高温分离、更换芯片后重新植锡贴合,工艺复杂度与报废风险均大幅攀升。

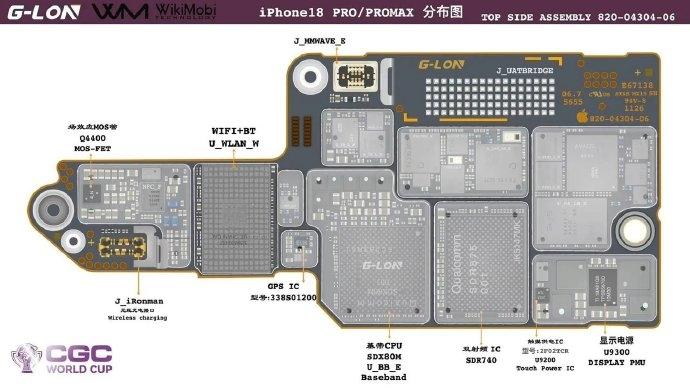

通信方面,高通骁龙X80基带支持6Rx接收,下行速率10Gbps、上行3.5Gbps,搭配SDR740双射频IC及多组独立影像供电芯片,属常规迭代,未见超出预期的突破性配置。


原创文章,作者:MoFirLee,如若转载,请注明出处:http://www.antutu.com/doc/137111.htm
